Từ photon đến tín hiệu số: vì sao khả năng thu nhận ánh sáng chỉ là một phần của chất lượng hình ảnh?
Megapixel, ISO hay tốc độ chụp liên tiếp thường xuất hiện nổi bật trên bảng thông số máy ảnh. Tuy nhiên, phía sau chất lượng hình ảnh còn có một đại lượng nền tảng hơn: hiệu suất lượng tử (Quantum Efficiency - QE), mô tả mức độ hiệu quả khi cảm biến chuyển photon ánh sáng thành tín hiệu điện có thể đo được.
Tóm tắt nhanh: QE càng cao, cảm biến càng giữ lại được nhiều tín hiệu ánh sáng trong cùng điều kiện phơi sáng. Dù vậy, QE không thể đứng một mình để kết luận cảm biến nào tốt hơn.
QE (Quantum Efficiency) Thực Sự Đo Điều Gì?
Ánh sáng đi tới cảm biến dưới dạng các photon. Khi photon được hấp thụ tại lớp silicon nhạy sáng, nó có thể giải phóng electron; lượng điện tích này sau đó được đọc, chuyển đổi và trở thành dữ liệu hình ảnh. QE là tỷ lệ phần trăm photon tới cảm biến tạo ra electron có thể đo được.
Ví dụ, QE đạt 70% tại một bước sóng nhất định có nghĩa là, về mặt thống kê, cứ 10 photon đi tới pixel thì khoảng 7 photon tạo ra tín hiệu hữu ích. Những photon không được ghi nhận không thể được khôi phục bằng cách tăng ISO hay xử lý hậu kỳ, bởi dữ liệu đó chưa từng được cảm biến thu nhận.
Nhiều tín hiệu hơn thường giúp cải thiện tỷ lệ tín hiệu trên nhiễu (signal-to-noise ratio - SNR), nhờ đó vùng tối sạch hơn và ảnh chụp ở độ nhạy cao có thể sử dụng tốt hơn. Tuy nhiên, mức cải thiện không tăng tuyến tính. Trong điều kiện nhiễu photon chiếm ưu thế, SNR tăng theo căn bậc hai của lượng tín hiệu. Vì vậy, QE tăng từ 40% lên 60% mang lại lượng electron gấp 1,5 lần, nhưng mức cải thiện SNR lý thuyết chỉ khoảng 1,22 lần.
Không Có Một Con Số QE Duy Nhất Cho Mọi Tình Huống
Một nhầm lẫn phổ biến là xem QE như một điểm số cố định. Trên thực tế, độ nhạy của silicon thay đổi theo bước sóng; QE vì thế được mô tả chính xác nhất bằng một đường cong phổ, thay vì một con số đơn lẻ.
Cần phân biệt ba cách diễn đạt thường gặp:
● QE tương đối (Relative QE): Biểu đồ thể hiện độ nhạy của cảm biến theo từng dải màu, nhưng không đưa ra con số % tuyệt đối.
● QE nội bộ (Internal QE): Chỉ tính riêng hiệu suất của lớp silicon nhạy sáng bên trong lõi.
● QE hệ thống (External QE): Đây là con số quan trọng nhất đối với người dùng thực tế. Nó tính toán toàn bộ sự hao hụt từ khi ánh sáng đi qua lớp kính bảo vệ, kính lọc IR/UV, mảng lọc màu (Color Filter Array) rồi mới chạm tới lõi cảm biến.
Với người chụp, QE ngoại tại gần với trải nghiệm thực tế hơn vì nó phản ánh thiết bị hoàn chỉnh. Đây cũng là lý do không nên đặt cạnh nhau một giá trị QE đỉnh của cảm biến đơn sắc dành cho khoa học với một giá trị ước tính toàn hệ thống của máy ảnh màu rồi xem đó là phép so sánh trực tiếp.
Lưu ý: QE không bao gồm độ truyền sáng của ống kính. Tổn hao T-stop xảy ra trước khi ánh sáng chạm tới cảm biến.
Vì Sao Cảm Biến Màu Phải Đánh Đổi Một Phần Ánh Sáng?

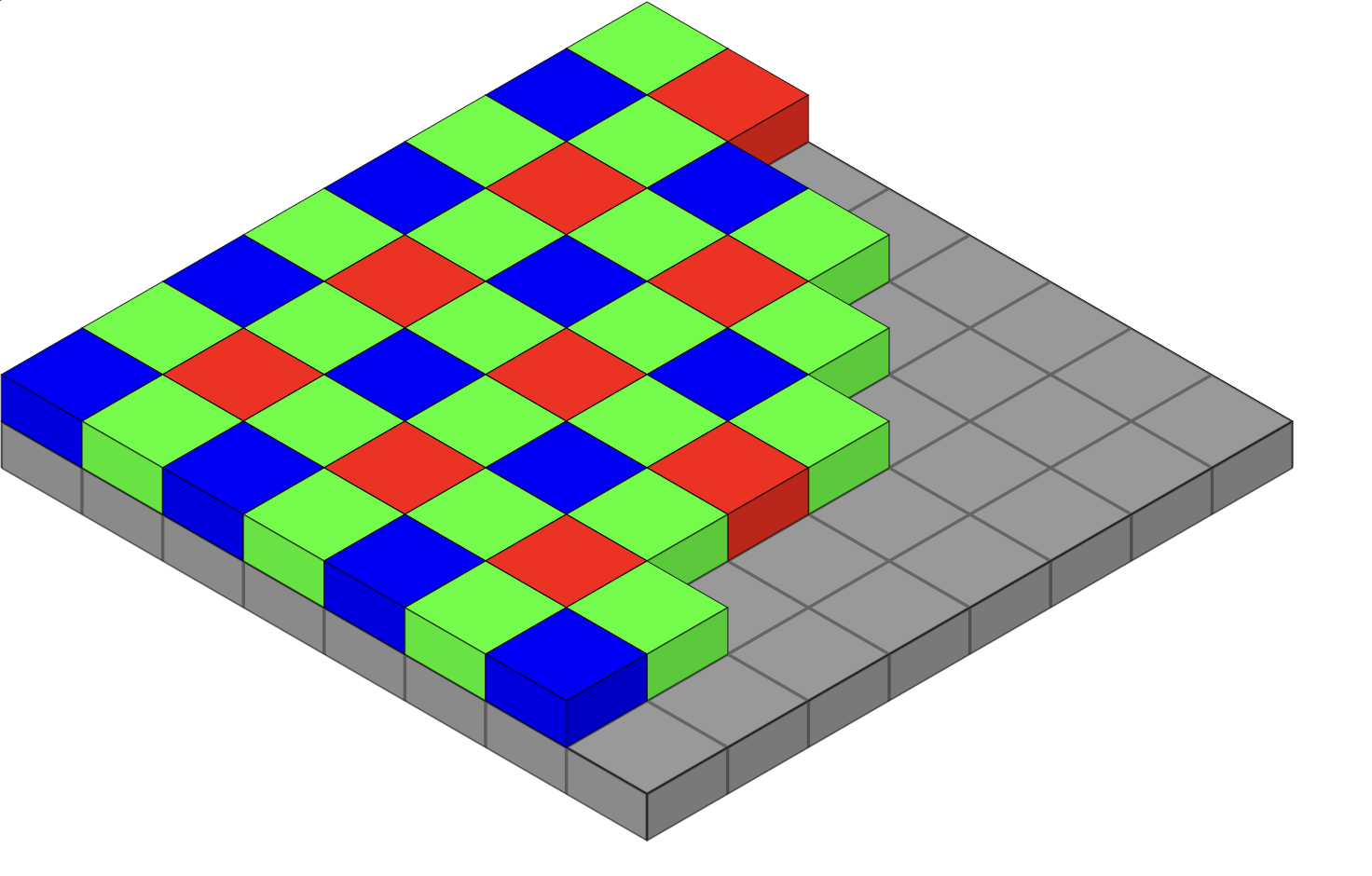

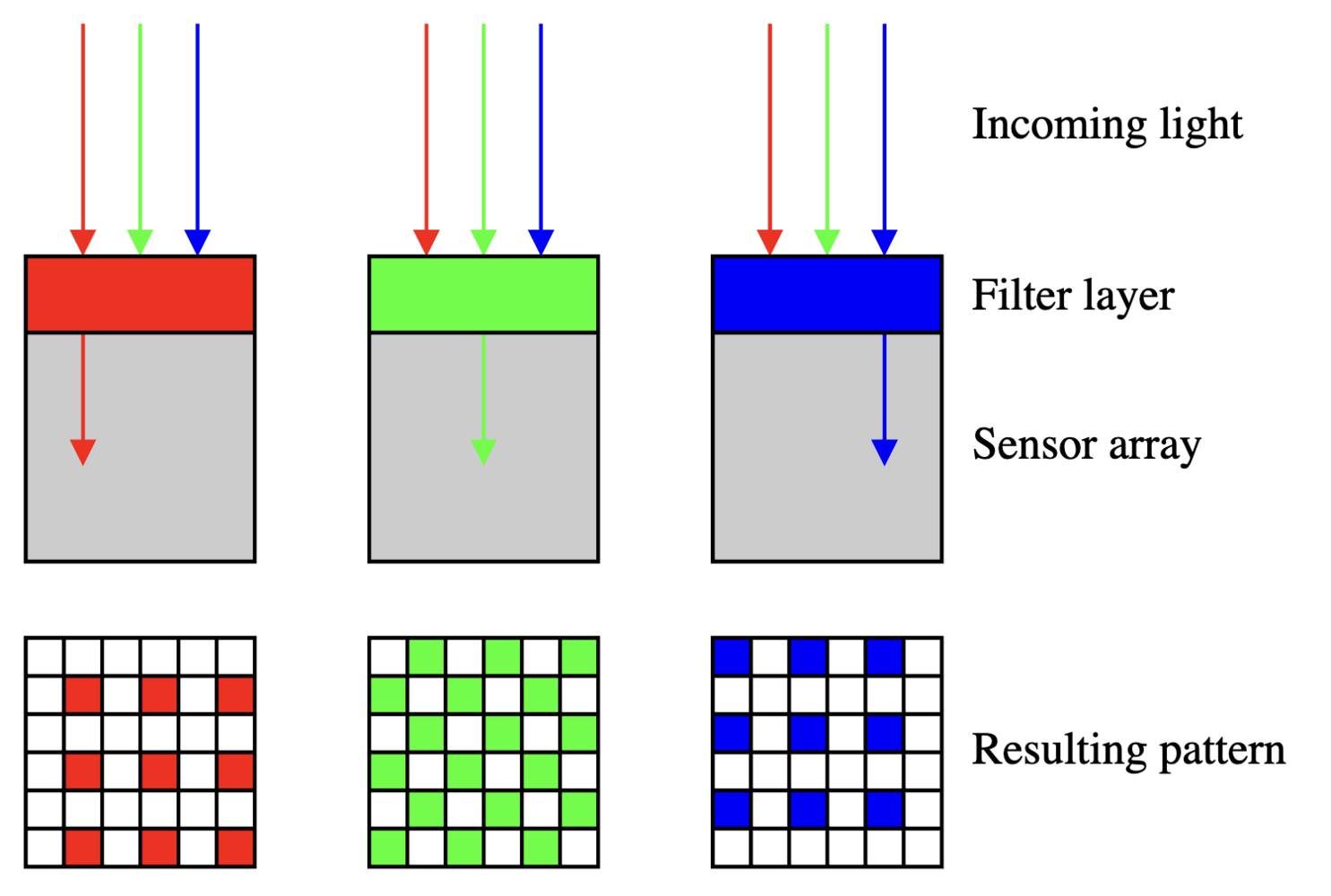

Trong máy ảnh màu, phần tổn hao đáng kể không nhất thiết nằm ở bản thân silicon mà ở chồng lớp quang học phía trên. Mảng lọc màu đỏ - lục - lam, thường theo cấu trúc Bayer, cho phép tái tạo màu nhưng đồng thời lựa chọn và làm suy giảm một phần quang phổ đi tới từng pixel.
Một pixel xanh lục chủ yếu tiếp nhận dải sáng phù hợp với bộ lọc của nó và loại bỏ phần lớn ánh sáng đỏ, xanh lam. Bộ lọc UV/IR, kính bảo vệ cùng các lớp khác tiếp tục tiêu hao “ngân sách photon”. Đây là sự đánh đổi có chủ đích: máy ảnh thu được thông tin màu, đổi lại bằng một phần hiệu suất thu sáng.
Máy ảnh đơn sắc cho thấy chiều ngược lại của sự đánh đổi này. Khi không còn mảng lọc màu và không cần nội suy màu, cảm biến có thể giữ lại nhiều thông tin độ sáng hơn, cải thiện chi tiết ở cấp độ pixel và hiệu năng ISO cao. Đổi lại, thiết bị chỉ tạo ra ảnh đen trắng.
Minh Chứng Từ Thực Tế
Nếu giả thuyết trên là đúng, thì việc lột bỏ mảng lọc màu sẽ làm máy ảnh nhạy sáng hơn hẳn? Hoàn toàn chính xác.
Những chiếc máy ảnh chuyên chụp trắng đen Monochrome cho khả năng xử lý ISO và độ chi tiết sắc nét vượt trội so với phiên bản có màu tương đương. Đơn giản vì ánh sáng đi thẳng vào cảm biến mà không bị mảng lọc màu chặn lại, và máy cũng không cần dùng thuật toán nội suy màu (demosaicing) làm suy giảm chi tiết.
Một ví dụ khác là cảm biến RYYB trên điện thoại. Bằng cách thay thế mảng xanh lá bằng mảng màu Vàng (cho phép cả tia đỏ và xanh lá đi qua), cảm biến thu được nhiều ánh sáng hơn rõ rệt. Tuy nhiên, cái giá phải trả là sự sai lệch về độ chuẩn xác màu, đó là lý do công nghệ này chỉ phù hợp với smartphone thay vì máy ảnh chuyên nghiệp.
Cấu Trúc Chiếu Sáng Sau Và Vai Trò Của Vi Thấu Kính
Nhiều người nghĩ máy ảnh dân dụng dùng silicon rẻ tiền nên hiệu suất mới thấp. Thực tế không phải vậy.

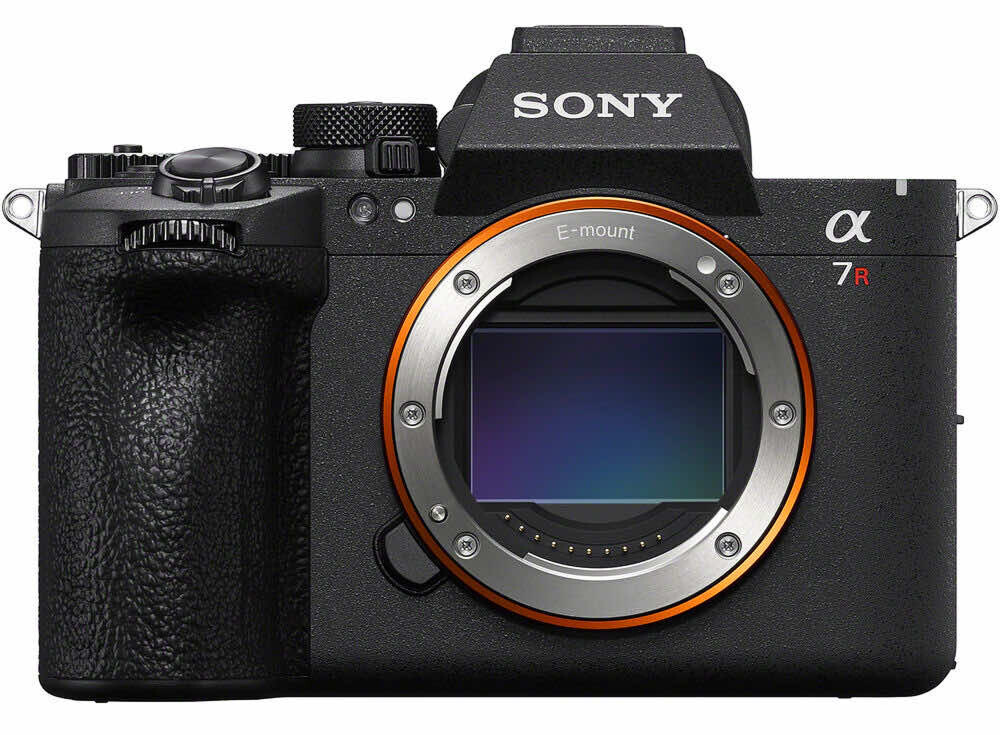

Các dòng máy cao cấp hiện nay đều đã chuyển sang sử dụng cảm biến chiếu sáng mặt sau (BSI) hoặc cảm biến xếp chồng (Stacked BSI). Với cấu trúc đẩy toàn bộ hệ thống dây dẫn cản sáng ra phía sau lớp thu nhận, các thế hệ máy từ thời a7R II cho đến những cỗ máy hiện đại như Alpha 7R Mark V (độ phân giải 61MP) hay Alpha 7 Mark V (33MP) đều đã tối ưu hóa khả năng thu sáng gần như chạm trần giới hạn vật lý của vật liệu silicon. Bản thân các mạch thu sáng (photodiode) hoạt động cực kỳ xuất sắc.
Ở cảm biến chiếu sáng trước, hệ thống dây dẫn và transistor nằm phía ánh sáng đi vào, chiếm một phần bề mặt thu sáng. Mảng vi thấu kính giúp hướng photon tránh vùng “chết” và hội tụ về photodiode.
Cấu trúc chiếu sáng sau (back-illuminated, BSI) chuyển phần dây dẫn ra phía sau lớp nhạy sáng, tạo đường đi trực tiếp hơn cho photon. Sony sử dụng tên gọi Exmor R cho dòng cảm biến CMOS chiếu sáng sau; với cảm biến máy ảnh tiêu dùng, hãng cho biết kiến trúc BSI và công nghệ giảm nhiễu được ứng dụng nhằm cải thiện tỷ lệ SNR, độ nhạy và chất lượng hình ảnh trong ánh sáng yếu.
Trên cảm biến BSI hiện đại, vi thấu kính vẫn có nhiệm vụ quan trọng: hướng tia sáng vào đúng pixel, đặc biệt khi ánh sáng đi vào với góc xiên. Ở rìa khung hình, góc tới lớn có thể làm giảm hiệu quả thu sáng, góp phần tạo tối góc hoặc sai lệch màu với một số thiết kế ống kính góc rộng. Các nhà sản xuất có thể dịch chuyển vi thấu kính ở khu vực rìa và dùng cấu trúc cách ly rãnh sâu để hạn chế xuyên nhiễu giữa các pixel.
QE Không Đồng Nghĩa Với Chất Lượng Cảm Biến
Một cảm biến có QE cao chưa chắc tạo ra hình ảnh tốt hơn trong mọi điều kiện. Dải tương phản còn phụ thuộc vào dung lượng bão hòa của pixel (full-well capacity) và mức nhiễu nền; khả năng nâng vùng tối chịu ảnh hưởng lớn từ read noise. Kích thước pixel, kiến trúc dual-gain, tốc độ đọc, xử lý màu RAW và thiết kế tản nhiệt cũng góp phần quyết định kết quả cuối cùng.
Công nghệ cảm biến xếp chồng tiếp tục mở rộng bài toán này. Sony Semiconductor Solutions từng công bố kiến trúc 2-Layer Transistor Pixel, tách photodiode và transistor pixel lên hai lớp nền khác nhau. Theo hãng, cách bố trí này cho phép tăng mức tín hiệu bão hòa, mở rộng dải tương phản và giảm nhiễu so với cấu trúc BSI thông thường trong điều kiện so sánh do hãng công bố. Điểm đáng chú ý là cải tiến không chỉ tập trung vào lượng ánh sáng được chuyển đổi, mà còn vào khả năng chứa và đọc tín hiệu.
Vì Sao QE Hiếm Xuất Hiện Trên Bảng Thông Số Máy Ảnh?
Một nguyên nhân thực tế là QE cần được trình bày theo bước sóng và theo phương pháp đo cụ thể. Chỉ công bố giá trị đỉnh có thể dễ hiểu nhưng thiếu bối cảnh; trong khi đường cong đầy đủ lại khó diễn giải với phần lớn người mua phổ thông. Ngoài ra, khi kết hợp QE với read noise và full-well capacity, người dùng có thể đánh giá sâu hơn hiệu suất cảm biến từ các đại lượng vật lý thay vì chỉ dựa vào thông điệp marketing.
Trong lĩnh vực machine vision, QE được công bố phổ biến hơn theo các tiêu chuẩn đo lường như EMVA 1288. Với máy ảnh tiêu dùng, người dùng thường phải tham khảo dữ liệu đo độc lập hoặc các giá trị suy ra từ phép đo SNR. Những con số này nên được xem là ước tính có phương pháp, không phải dữ liệu tuyệt đối thay thế phép đo trực tiếp.
Người Chụp Nên Đọc Thông Số Cảm Biến Như Thế Nào?
Thay vì tìm một chỉ số “chốt đơn”, hãy xem hiệu năng cảm biến như một hệ thống. Nếu ưu tiên chụp đêm, thiên văn hoặc sự kiện ánh sáng yếu, hãy quan tâm đồng thời đến nhiễu đọc, dải tương phản ở các mức ISO, khả năng giữ chi tiết vùng tối, độ truyền sáng của ống kính và hiệu quả chống rung. Nếu ưu tiên thể thao hoặc quay video, tốc độ đọc của cảm biến, rolling shutter, độ sâu màu và khả năng tản nhiệt là quan trọng với bạn.
QE vẫn là một khái niệm đáng biết vì nó mô tả giao dịch đầu tiên giữa ánh sáng và cảm biến: bao nhiêu photon trở thành tín hiệu hữu ích. Hiểu giới hạn của QE giúp người dùng đọc bảng thông số tỉnh táo hơn, đồng thời lý giải vì sao hai máy ảnh có cùng kích thước cảm biến và số megapixel vẫn có thể cho chất lượng ảnh khác nhau trong điều kiện thiếu sáng.
Kết luận: Hiệu suất lượng tử là nền tảng vật lý quan trọng, nhưng không phải thước đo duy nhất. Kích thước điểm ảnh, hệ thống kiến trúc Dual-gain (Base ISO kép), sức chứa giếng điện tử, và bộ xử lý màu sắc của máy mới là những yếu tố cấu thành nên kết quả cuối cùng.
Nguồn Tham Khảo
● Alex Cooke, “Quantum Efficiency: The Sensor Spec Nobody Publishes”, Fstoppers, 24.07.2026. https://fstoppers.com/education/quantum-efficiency-sensor-spec-nobody-publishes-903368
● Sony Semiconductor Solutions, “Image Sensor for Consumer Cameras”. https://www.sony-semicon.com/en/products/is/camera/index.html
● Sony Support, “What is the difference between Exmor and Exmor R sensors?”. https://www.sony.com/electronics/support/articles/00070962
